供电
电压

AC220V

AC220V

AC220V

DC24V

DC24V

DC24V

输入信号

四种输入类型兼容，调整菜单参数随意切换。

                                                                          1）热电偶 热电偶测量范围：

                                                                                                 K 型：-50°C~1300°C(+冷端补偿温度)

                                                                                                  J 型：-50°C~1000°C(+冷端补偿温度)

                                                                                                  E 型：-50°C~900°C(+冷端补偿温度)

                                                                          2）PT100  测量范围：-50~800℃；

                                                                          3）0-10V模拟量输入 可设置测量范围：-199℃~1300℃；

                                                                          4）4-20ma模拟量输入 可设置测量范围：-199℃~1300℃。

输出
信号

继电器输出

SSR驱动电压输出

4-20MA输出

继电器输出

SSR驱动电压输出

4-20MA输出

PID

支持

通信

RS485

波特
率

1.2K
2.4K
4.8K
9.6K
19.2K
38.4K

报警
方式

1.上下限报警；
2.正偏差和负偏差报警
3.区间内报警
4.区间外报警
5.无报警

精度

热电偶:±0.2%FS,不包括冷端补偿误差
铂电阻:±0.2%FS

温度
显示

1℃

采样
速度

2次
/秒

程序
模式

支持

程序
段数

32段

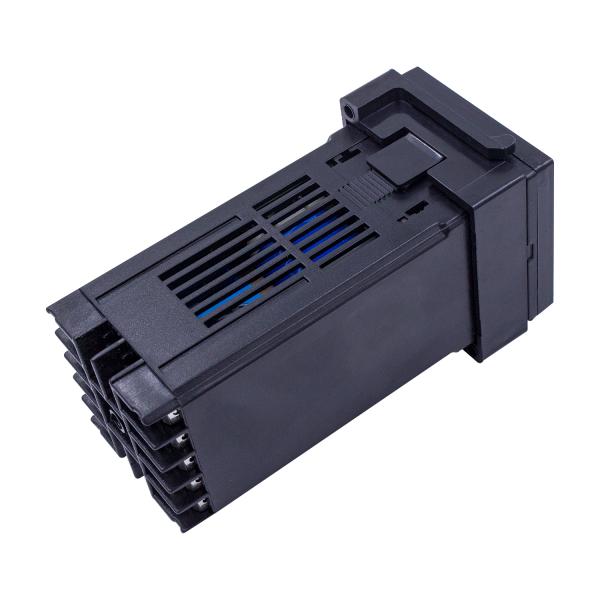

外形
尺寸
(mm)

48*48*112

开孔
尺寸
(mm)

45*45
