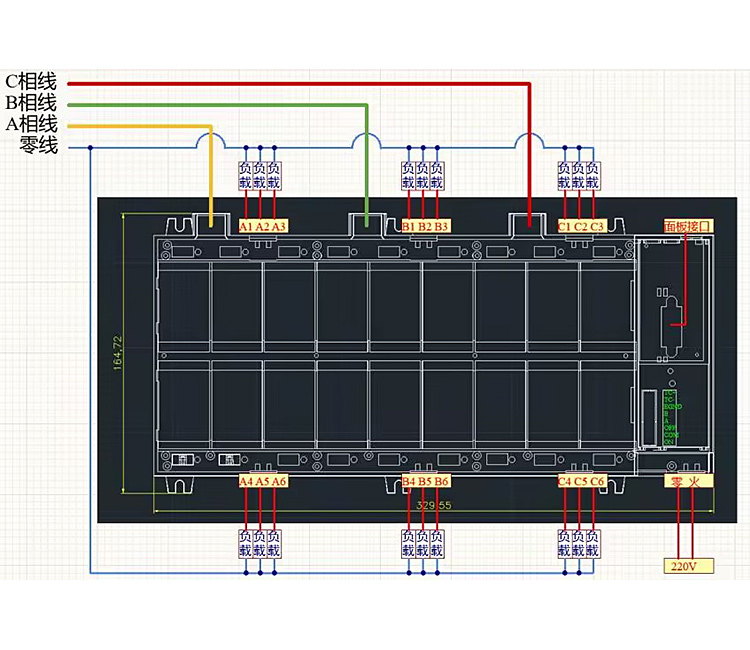

单相:200VAC~240VAC,50或 60Hz; 三相四线:340VACT~410VAC,50或60HZ; 可选RS485与网口通信方式，支持modbusrtu、modbustcp通信协议； 三种控制方式:调压(移相触发)，调功(连续/间隔,温度控制(单机/联机)； 输出通道15路/18路，每路最大功率1KW;每路接阻性负载； 每路输出带有10A保险丝，电流异常时，自动断开； 独立显示面板，可选择插入调压器或使用扩展线远程控制调压器； 有面板、上位机或远程三种参数调整方式。 三相端子防护套，安装更安全；
控制参数
参数 | 范围 | 地址 | 读写 | 参数描述 |
Y0 | 0 | 256 | 读写 | 串口数据位 0:8位 |
Y1 | 0-1 | 257 | 读写 | 停止位 0:1位 1:2位 |
Y2 | 0-2 | 258 | 读写 | 校验位 0:无校验 1:奇校验 2:偶校验 |
Y3 | 0-7 | 259 | 读写 | 波特率 0:1200; 1:2400;2:4800;3:9600;4:19200; |
Y4 | 0-247 | 260 | 读写 | 模块站号 |
R0 | 0-4 | 672 | 读写 | 温度传感器规格 0: 禁用; 1:K; 2:J; 3:E; 4:N |
R1 | 0-1 | 673 | 读写 | 输出模式 0移相调压 1过零调功 |
R2 | 1-10 | 674 | 读写 | 过零输出循环周期,单位是100个全波 |
R3 | 0-1 | 675 | 读写 | 周期内过零输出方式 0:将按比例间隔输出 1:连续输出 |
R4 | 0-1 | 676 | 读写 | 软启动方式 0不启动;1启动 （详见说明书） |
R5 | 0-30 | 677 | 读写 | 软启动时间，单位：min 为0时不会执行此功能 |
R6 | 0-50 | 678 | 读写 | 软启动功率，百分比显示 |
R7 | 0-20 | 768 | 读写 | 全功率输出时间设定，单位：min （详见说明书） |
R8 | 0-1 | 线圈地址:1280 | 读写 | 全功率输出启动开关，掉电不保存 |
R9 | 0-1 | 线圈地址:1904 | 读写 | 18通道电压值统一加\减 |
R10 | 0-1 | 线圈地址:1920 | 读写 | 18通道比例值统一加\减 |
R11 | 0~1 | 线圈地址:2048~2062 | 只读 | 18路通道故障检测 |
R12 | 线圈地址:2063~2065 | 只读 | ||
R13 | 0-1 | 2051 | 只读 | 三相不平衡故障 0正常 1三相不平衡 |
| R14 | 0-1 | 2052 | 只读 | 三相超压欠压报警，范围200V~235V |
R15 | 0-1 | 2053 | 只读 | 超温报警 环境温度超过50℃，触发报警 |
n0 | 0-1 | 688 | 读写 | 受控方式 |
n1 | 0-1 | 689 | 读写 | 主控关联方式 0：主控模块执行下面的温控功能 1：备用 |
n2 | 10-200 | 690 | 读写 | 加速目标偏差温度值(℃) |
n3 | 0-999 | 691 | 读写 | 目标温度值（℃） （详见说明书） |
n4 | 1-50 | 692 | 读写 | 减小输出时的温度正偏差值(℃) |
n5 | 0-100 | 693 | 读写 | 减小幅度值（%） |
n6 | 1-50 | 694 | 读写 | 增大输出时的温度负偏差值(℃) |
n7 | 0-100 | 695 | 读写 | 增大幅度值（%） |
n8 | 0-50 | 696 | 读写 | 超温强制关闭温度值(℃) |
n9 | 0-20 | 697 | 读写 | 温度值滤波系数，此值越大,温度显示值越稳定 |
T0 | -50~999 | 704 | 只读 | 热电偶温度 单位1℃ |
T1 | -40~100 | 705 | 只读 | 实时环境温度(℃) |
T2 | 0~15 | 706 | 只读 | 温度采样错误状态（对应位为1时，表示出现错误） |
0~1 | 线圈地址:1024~1038 | 读写 | 18路通道输出开关 | |
线圈地址:1039~1041 | 读写 | |||
0-220 | 512~526 | 读写 | 1-18路电压设定值（V） | |
600~602 | ||||
0-100 | 528~542 | 读写 | 1-18路占空比值 | |
603~605 | ||||
1-65500 | 548~565 | 读写 | 1-18路负载电阻值 单位0.01Ω，最小值1Ω。 | |
0-220 | 1793~1798 | 只读 | A相1-6路实时电压（V） | |
0-220 | 1799~1804 | 只读 | B相1-6路实时电压（V） | |
0-220 | 1805~1810 | 只读 | C相1-6路实时电压（V） | |
0-100 | 1921~1926 | 只读 | A相1-6路实时比例值 | |
0-100 | 1927~1932 | 只读 | B相1-6路实时比例值 | |
0-100 | 1933~1938 | 只读 | C相1-6路实时比例值 | |
0-65530 | 1939~1944 | 只读 | A相1-6路实时输出功率 | |
0-65530 | 1945~1950 | 只读 | B相1-6路实时输出功率 | |
0-65530 | 1951~1956 | 只读 | C相1-6路实时输出功率 | |
注意：T参数不在面板显示，可以通过PC端软件查看参数值 | ||||
网络参数（使用485口发送ASCII码形式的AT指令）
序号 | 指令 | 功能 | 回应 |
1 | AT+MACADDR=00-08-DC-01-02-03 | 配置MAC地址 | OK |
2 | AT+MACADDR? | 查询MAC地址 | +MACADDR: D8-B0-4C-E1-BE-10 |
3 | AT+IPCONFIG=0,192.168.1.80,192.168.1.1,255.255.255.0,114.114.114.114 | 配置DHCP使能、本地 IP、网关、子网掩码和DNS服务器 | OK |
4 | AT+IPCONFIG? | 查询DHCP使能、本地 IP、网关、子网掩码和DNS服务器 | +STATIC/DHCP:0IP: 192.168.1.80GW: 192.168.1.1SUB: 255.255.255.0DNS: 114.114.114.114 |
5 | AT+KEEPALIVE=1,0,heart,30 | 配置心跳包使能、格式、内容、时间 | OK |
6 | AT+KEEPALIVE? | 查询心跳包使能、格式、内容、时间 | +KEEPALIVE:1,0,heart,30 |
7 | AT+REGIS=1,0,1,151232 | 配置注册包使能、发送方式、格式、内容 | OK |
8 | AT+REGIS? | 查询注册包使能、发送方式、格式、内容 | +REGIS:1,0,1,151232 |
9 | AT+TCPCFG=10123,7001,1,192.168.0.201 | 配置本地端口、目标端口、工作模式、目标地址 | OK |
10 | AT+TCPCFG? | 查询本地端口、目标端口、工作模式、目标地址 | +TCPCFG：0,8234,0,192.168.0.201 |
11 | AT+TCPMODBUS=1 | 配置MODBUS RTU或MODBUS TCP | OK |
12 | AT+TCPMODBUS? | 查询MODBUS RTU或MODBUS TCP | +TCPMODBUS:1 |
13 | AT+UARTCFG0=3,1,0,0 | 配置串口0波特率,数据位长度,校验控制,停止位长度 | OK |
14 | AT+UARTCFG0? | 查询串口0波特率,数据位长度,校验控制,停止位长度 | +UARTCFG0: 3,1,0,0 |
15 | AT+UARTCFG1=3,1,0,0 | 配置串口1波特率,数据位长度,校验控制,停止位长度 | OK |
16 | AT+UARTCFG1? | 查询串口1波特率,数据位长度,校验控制,停止位长度 | +UARTCFG1: 3,1,0,0 |
