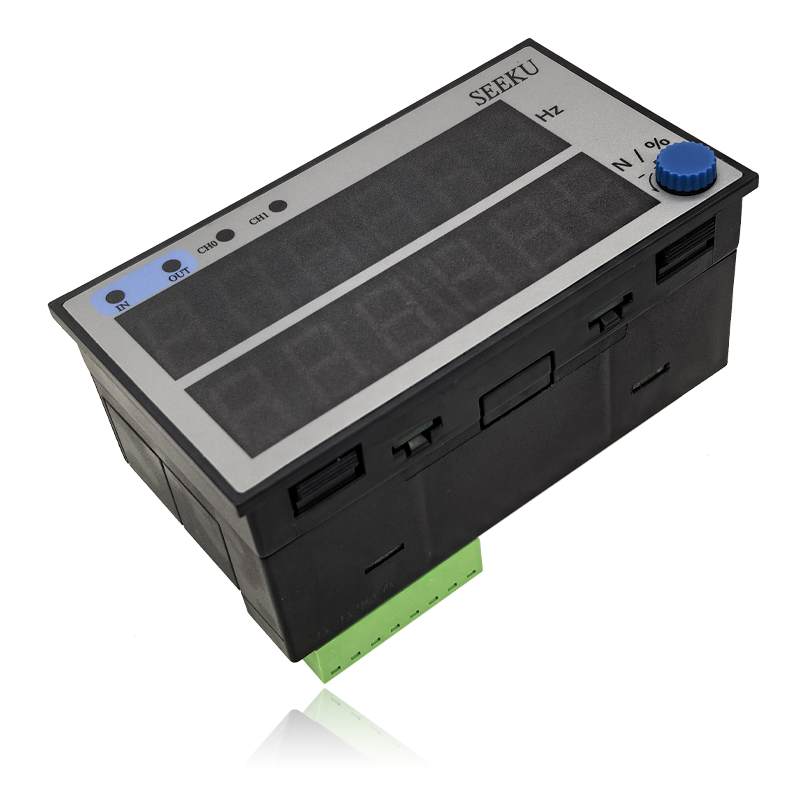

脉冲控制器支持 2 路 PWM输入 与 2 路 PWM 输出，多种 PWM 输入输出模式，适用于伺服 / 步进电机驱动、编码器信号采集、PWM 信号检测与分析等工业自动化场景。 2路输出，可选 RS485，适配多种应用场景。 2路PWM脉冲输出频率范围1Hz~200kHz，支持输出AB相； 单旋钮操作显简洁; 可选RS485用上位机快速更改参数；

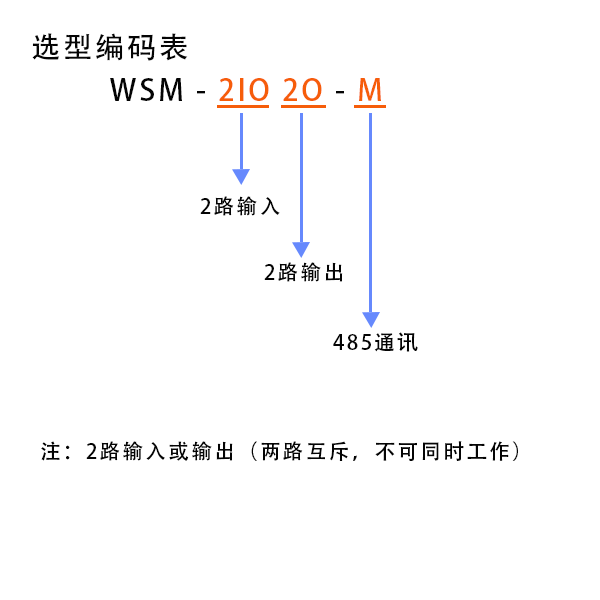

| 参数 | WSM-2IO2O | WSM-2I | WSM-2O |
| 额定电压 | DC22-28V | ||
| 额定电流 | 0.05A | ||
| 额定功率 | 1.2W | ||
| 外形尺寸 | 96mm*54mm*51mm | ||
| 输入 | 2路 | 2路 | / |
| 输出 | 2路 | / | 2路 |
| RS485 | 可选配 | 可选配 | 可选配 |
| 输入-测量频率 | 0~200kHz，精度0.003%±1 | / | |
| 输入-频率分辨率 | 1Hz | / | |
| 输入-脉冲数 | -199999-999999，误差为0 | / | |
| 输入-占空比 | 范围1-99%，精度±1% | ||
| 输出-负载能力 | 0.5A | / | 0.5A |
| 输出-脉冲频率 | 1~200kHz，精度0.5%，可调最小步进1Hz | / | 1~200kHz，精度0.5%，可调最小步进1Hz |
| 输出-占空比 | 范围1-99%，可调最小步进1% 频率1-10kHz：占空比精度±0.5% 频率10k-200kHz：占空比精度±6% | / | 范围1-99%，可调最小步进1% 频率1-10kHz：占空比精度±0.5% 频率10k-200kHz：占空比精度±6% |
| 输出-脉冲数 | -199999-999999，精度±1，可调最小步进1 | / | -199999-999999，精度±1，可调最小步进1 |
| 输出-AB相位差 | 频率1Hz-10kHz：相位差精度±1° 频率10k-200kHz：相位差精度±4° | / | 频率1Hz-10kHz：相位差精度±1° 频率10k-200kHz：相位差精度±4° |

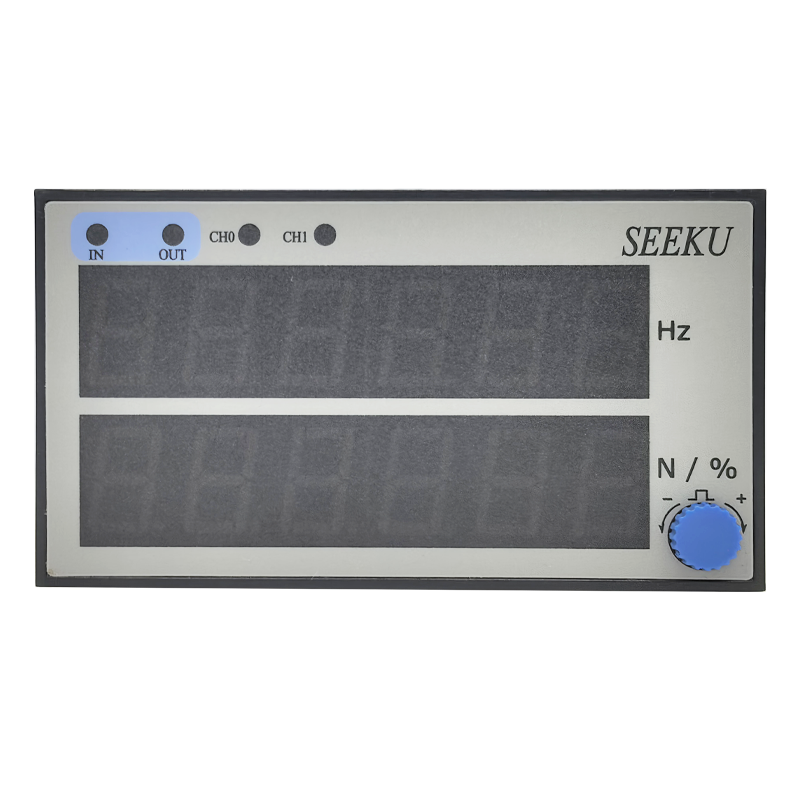

| 数码管 | 2排6位的数码管 | ||
| 指示灯 | 2个状态灯(输入 输出)，2个通道灯(通道1 通道2) | ||
