26万真彩显示，4线工业电阻触摸屏 具备雷击浪涌保护 内置实时闹钟，支持波特率范围1200-230400 支持自定义添加图库，支持U盘升级和数据导入导出 2路串口，支持RS485/TTL及RS232通讯 支持为胜HMI-Setup-V5.1软件编程 支持多语言设置、多功能按钮、配方、资料传输、数据采集、曲线等高级功能
硬 | 型号 | WS-L043 | WS-L070 | WS-L101 |
显示屏 | 4.3" TFT LCD | 7" TFT LCD | 10.1" TFT LCD | |
分辨率（Px） | 480X272 | 800X480 | 1024X600 | |
色彩 | 26万 | 26万 | 26万 | |
亮度 | 300 cd/m2 | 450 cd/m2，支持背光调节 | 250 cd/m2 | |
背光 | LED | LED | LED | |
寿命 | 20000 小时 | 20000 小时 | 20000 小时 | |
触摸屏 | 4线式工业电子触摸屏（表面硬度4H） | 4线式工业电子触摸屏（表面硬度4H） | 4线式工业电子触摸屏（表面硬度4H） | |
| 可定制电容式触摸屏 | 可定制电容式触摸屏 | |||
CPU | 32-bit 600MHz ARM9， | 32-bit 600MHz ARM9， | 32-bit 600MHz ARM9， | |
内置32MB DDR内存 | 内置32MB DDR内存 | 内置32MB DDR内存 | ||
存储器 | 128Mbyte | 128Mbyte | 128Mbyte | |
SPI NAND FLASH | SPI NAND FLASH | SPI NAND FLASH | ||
RTC | 实时时钟内置 | 实时时钟内置 | 实时时钟内置 | |
以太网 | 无 | 无 | 无 | |
掉电数据保存 | 支持 | 支持 | 支持 | |
USB端口 | USB2.0 Device端口：1个 | USB2.0 Device端口：1个 | USB2.0 Device端口：1个 | |
USB2.0 HOST端口 ：1个 | USB2.0 HOST端口 ：1个 | |||
程序下载方式 | USB下载线，U盘 | USB下载线下载，U盘 | USB下载线下载，U盘 | |
SD卡下载 | SD卡下载 | SD卡下载 | ||
U盘 | 支持，通过软件系统 | 支持 | 支持 | |
设置切换模式 | ||||

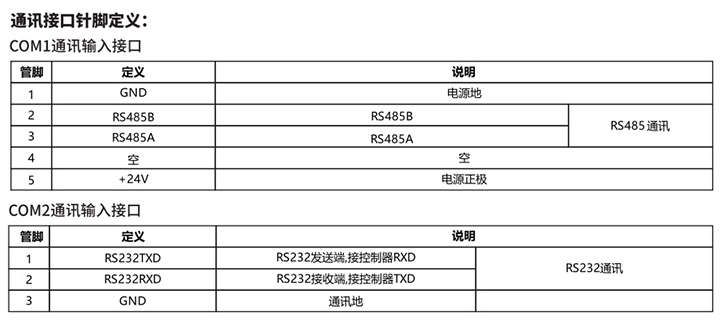

通讯端口 | COM1:RS485 | COM1:RS232/RS485 | COM1:RS232/RS485 | |
默认485 | 通讯二选一，默认232，标配1路通讯 | 通讯二选一，默认232 | ||
COM2:RS232 | COM2：RS232/RS485 | COM2：RS232/RS485 | ||
通讯二选一(非标配，可选) | 通讯二选一，默认485 | |||
电 | 额定功率 | 2W | 3.5W | 3.5W |
额定电压 | DC 24V, 可工作 | DC 24V（可正常 | DC 24V（可正常 | |
范围10V-30V | 工作范围 | 工作范围 | ||
10.8V-30V） | 10V-30V） | |||
电源保护 | 具备+/-2KV雷击 | 具备+/-2KV雷击 | 具备+/-2KV雷击 | |
浪涌保护能力 | 浪涌保护能力 | 浪涌保护能力 | ||
允许失电 | <5ms | <5ms | <5ms | |
CE&ROHS | 符合EN61000-6-2:2005 | 符合EN61000-6-2:2005 | 符合EN61000-6-2:2005 | |
EN61000-6-4:2007标准 | EN61000-6-4:2007标准 | EN61000-6-4:2007标准 | ||
1,雷击浪涌+/-2KV,群脉冲+/-4KV | 1,雷击浪涌+/-2KV，群脉冲+/-4KV | 1,雷击浪涌+/-2KV,群脉冲+/-4KV | ||
2,静电接触放电+/-6KV； | 2,静电接触放电+/-4KV； | 2,静电接触放电+/-8KV； | ||
3,静电空气放电+/-10KV. | 3,静电空气放电+/-8KV. | 3,静电空气放电+/-10KV. | ||
环 | 工作温度 | -20℃~50℃ | -20℃~50℃ | -20℃~60℃ |
存储温度 | -40℃~70℃ | -40℃~70℃ | -30℃~70℃ | |
环境湿度 | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) | |
抗震性 | 10-25Hz（X、Y、Z方向 | 10-25Hz（X、Y、Z方向 | 10-25Hz（X、Y、Z方向 | |
2g/30分钟） | 2g/30分钟） | 2g/30分钟） | ||
冷却方式 | 自然风冷 | 自然风冷 | 自然风冷 | |
防护等级 | 无 | 无 | 无 | |
其 | 整机尺寸 | 121.9mmX73.2mmx11mm | 189mmX105mm | 257.7mmX148.3mm |
固定螺丝孔尺寸 | 114.8mmX66.4mm | 180mmX80mm | 247.5mmX120.4mm | |
液晶屏开孔尺寸 | 105.4mmX67.2mm | 166.5mmX102mm | 235mmX143mm | |
有效显示区 | 95.04mmX53.86mm | 154.08mmX85.92mm | 222.7mmX125.3mm | |
整机净重 | 96g | 280g | 380g | |
使用软件 | 为胜触摸屏软件HMI_Setup_V5.1 | 为胜触摸屏软件HMI_Setup_V5.1 | 为胜触摸屏软件HMI_Setup_V5.1 | |

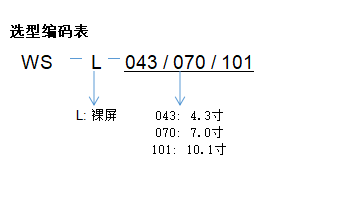

软件选型 | ws043AP | ws070AP | ws101AP |
