显示屏

3.5”TFT LCD

4.3”TFT LCD

4.3”TFT LCD

7”TFT LCD

10.1”TFT LCD

分辨率

320×240 px

480×272 Px

480×272 Px

800X480

1024x600

色彩

26万

26万

26万

26万

26万

亮度

300 cd/m²

300 cd/m²

300 cd/m²

450 cd/m²

250 cd/m²

背光

LED

LED

LED

LED

LED

寿命

20000 小时

20000 小时

20000 小时

20000 小时

20000 小时

触摸屏

4线工业电阻触摸屏（表面硬度4H）

4线工业电阻触摸屏（表面硬度4H）

4线工业电阻触摸屏（表面硬度4H）

4线工业电阻触摸屏
（表面硬度4H）

4线工业电阻触摸屏
（表面硬度4H）

CPU

32-bit200MHz ARM9

32-bit240MHz ARM9

32-bit240MHz ARM9

32-bit 600MHz ARM9，
内置32MB DDR内存

32-bit 600MHz ARM9，
内置32MB DDR内存

存储器

128M FLASH

128M NAND FLASH

16Mbtye SPINOR FLASH

128Mbyte SPI NAND FLASH

128Mbyte SPI NAND FLASH

RTC

实时时钟内置

实时时钟内置

实时时钟内置

实时时钟内置

实时时钟内置

以太网

无

无

不支持

无

无

USB端口

USB2.0 Device端口：1个

USB2.0 Device端口：1个
USB2.0 HOST端口  ：1个

USB2.0 Device端口：1个

USB2.0 Device端口：1个USB2.0 HOST端口  ：1个

USB2.0 Device端口：1个USB2.0 HOST端口  ：1个

程序下载方式

USB下载

USB下载线，U盘，SD卡下载

USB下载线，SD卡

USB下载线，U盘，SD卡下载

USB下载线，U盘，SD卡下载

U盘

不支持

支持

不支持

支持

支持

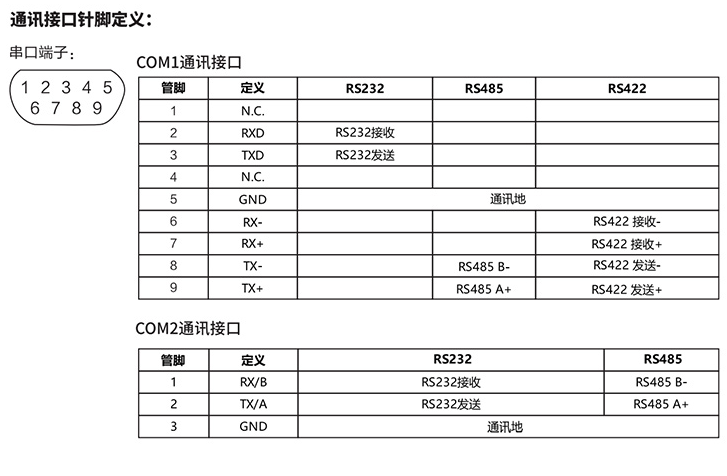

串行通讯端口

COM1:RS232 / RS485
COM2:RS485
2路串口

COM1:RS232 / RS485 / RS422

COM1:RS232 / RS485

COM1:RS232 / RS485 / RS422
COM2：RS232/RS485（非标配，可选）

COM1:RS232 / RS485 / RS422
COM2：RS232/RS485（非标配，可选）

电
气
规
格

额定功率

< 2W

< 2W

< 2.5W

< 3.5W

< 3.5W

额定电压

DC 10V-30V

DC 24V（可工作范围：10V-30V）

AC/DC 10V-30V

DC 24V(可正常工作范围：10.8V-30V)

DC 24V(可正常工作范围：10V-30V)

电源保护

具备+/-2KV雷击浪涌保护能力

具备+/-2KV雷击浪涌保护能力

具备+/-2KV雷击浪涌保护能力

具备+/-2KV雷击浪涌保护能力

具备+/-2KV雷击浪涌保护能力

允许失电

< 5 mS

< 5 mS

< 5 mS

< 5 mS

< 5 mS

CE&RoHS

符合EN61000-6-2:2005，EN61000-6-4:2007标准；

符合EN61000-6-2:2005，EN61000-6-4:2007标准；

符合EN61000-6-2:2005，EN61000-6-4:2007标准；

符合EN61000-6-2:2005，EN61000-6-4:2007标准；

符合EN61000-6-2:2005，EN61000-6-4:2007标准；

1，雷击浪涌+/-2KV,群脉冲+/-4KV；
2，静电接触放电+/-4KV；
3，静电空气放电+/-10KV.

1，雷击浪涌+/-2KV,群脉冲+/-4KV；
2，静电接触放电+/-8KV；
3，静电空气放电+/-10KV.

1，雷击浪涌+/-2KV,群脉冲+/-4KV；
2，静电接触放电+/-8KV；
3，静电空气放电+/-10KV.

1，雷击浪涌+/-2KV,群脉冲+/-4KV；
2，静电接触放电+/-8KV；
3，静电空气放电+/-15KV.

1，雷击浪涌+/-2KV,群脉冲+/-4KV；
2，静电接触放电+/-8KV；
3，静电空气放电+/-15KV.

环
境
规
格

工作温度

-20～60℃

-20～60℃

-20～60℃

-20～50℃

-20～60℃

存储温度

-30～70℃

-30～70℃

-30～70℃

-40～70℃

-30～70℃

环境湿度

10～90％RH（无冷凝）

10～90％RH（无冷凝）

10～90％RH（无冷凝）

10～90％RH（无冷凝）

10～90％RH（无冷凝）

抗震性

10～25 Hz
(X、Y、Z方向 2G/30分钟)

10～25 Hz
(X、Y、Z方向 2G/30分钟)

10～25 Hz
(X、Y、Z方向 2G/30分钟)

10～25 Hz
(X、Y、Z方向 2G/30分钟)

10～25 Hz
(X、Y、Z方向 2G/30分钟)

冷却方式

自然风冷

自然风冷

自然风冷

自然风冷

自然风冷

其
他
参
数

防护等级

前面板符合IP20（配合平整盘柜安装），
机身后壳符合IP20

前面板符合IP20（配合平整盘柜安装），
机身后壳符合IP20

前面板符合IP65（配合平整盘柜安装），
机身后壳符合IP20

前面板符合IP65（配合平整盘柜安装），
机身后壳符合IP20

前面板符合IP65（配合平整盘柜安装），
机身后壳符合IP20

有效显示区

70.08mmX52.56mm

95mmX54mm

95mmX54mm

154mmX85.96mm

225mmX128mm

开孔尺寸

68mm×68mm

130mmX78mm

130mmX78mm

192mmX138mm

255mmX168mm

整机尺寸

86mm×86mm×26mm

140mmX98mmX26mm

138mmX86mm

203mmX149mmX38mm

267mmX180mmX34mm

整机净重

101g

149g

149g

400g

745g

接线端口

10Pin端子接线

无

6Pin端子接线

无

无

整机净

101g

149g

149g

400g

745g

重

使用软件

为胜触摸屏软件HMI_Setup_V5.1

为胜触摸屏软件HMI_Setup_V5.1

为胜触摸屏软件HMI_Setup_V5.1

为胜触摸屏软件HMI_Setup_V5.1

为胜触摸屏软件HMI_Setup_V5.1

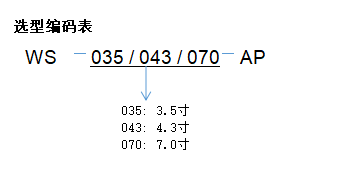

软件选型

ws035AP

ws043AP

ws043

ws070AP

ws101AP
