将逻辑控制与HMI集于一体,省空间，省接线； CPU8位处理器； 6路开关量输入； 4路继电器输出；自带1路模拟量输入 0-10V； 自带2路3K计数； 支持断电存储，无需担心数据丢失； 可内置实时时钟，让时钟更准确，可设定时间限制； 显示器采用背景光 STN 液晶显示；可显示 24 字符×4 行； "PLC部分支持三菱GX Developer或GX Works 2 软件梯形图编程， 显示器部分采用OP8.0版本软件编程。"

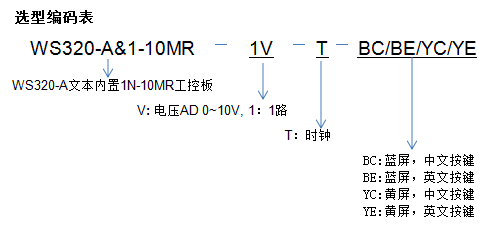

型号 | WS320-A&1-10MR | WS320-A&1-10MT | |
整机部分 | 外形尺寸 | 172*94*30 | 172*94*30 |
开孔尺寸 | 165*86 | 165*86 | |
文本部分 | 显示屏 | 3.7"STN液晶屏 | 3.7"STN液晶屏 |
色彩 | 单色 | 单色 | |
背光灯 | 长寿命LED白光 | 长寿命LED白光 | |
存储器 | 64KB Flash ROM | 64KB Flash ROM | |
允许掉线 | 20ms以内 | 20ms以内 | |
绝缘电阻 | 超过10m欧姆@500 VDC | 超过10m欧姆@500 VDC | |
冷却方式 | 自然冷风 | 自然冷风 | |
显示尺寸 | 101 x 36 mm | 101 x 36 mm | |
防护等级 | IP65 (前面板) | IP65 (前面板) | |
LCM类型 | 蓝屏 黄屏 | 蓝屏 黄屏 | |
LCM寿命 | 25+2 C,65+10%RH条件下50000小时以上 | 25+2 C,65+10%RH条件下50000小时以上 | |
分辨率 | 192 x 64像素(支持4行x12中文字符显示) | 192 x 64像素(支持4行x12中文字符显示) | |
对比度 | 定位器调节 | 定位器调节 | |
CPU | 8位处理器 | 8位处理器 | |
功能按键 | 20个可以自定义 | 20个可以自定义 | |
亮度 | 60 cd/m2 | 60 cd/m2 | |
编程软件 | OPV8.0 | OPV8.0 | |
PLC部分 | 输出类型 | 继电器 | 晶体管 |
供电电压 | DC 24V | DC 24V | |
输入点数 | 6 | 6 | |
输出点数 | 4 | 4 | |
输出电流 | 5A | 1A | |
负载 | 24V 220V | 24V | |
模拟量输入 | 1AD 0-10V | 3AD 0-10V | |
模拟量输出 | 无 | 无 | |
高速计数 | 2路3K | 2路3K，可选2路30K | |
脉冲输出 | 无 | 2路100K | |
通信口 | COM1:RS232 | COM1:RS232 | |
M0DBUS | 无 | 无 | |
时钟 | 可选 | 可选 | |
浮点 | 无 | 无 | |
内存容量 | 8000步 | 8000步 | |
下载速度 | 9.6Kb | 9.6Kb | |
下载方式 | 直接下载 | 直接下载 | |
编程软件 | GX Developer或GX Works2 | GX Developer或GX Works2 | |
步进电机 | 无 | 支持 | |
伺服 | 无 | 支持 | |
安装方式 | 整机安装 | 整机安装 |
