26万真彩显示，4线工业电阻触摸屏 具备雷击浪涌保护 内置实时闹钟，支持波特率范围1200-230400 支持自定义添加图库，支持U盘升级和数据导入导出 1路串口，支持RS232/RS485/RS422 三选一 支持为胜HMI-Setup-V3.1软件编程 支持多语言设置、多功能按钮、配方、资料传输、数据采集、曲线等高级功能
硬 | 型号 | WS-035AP | WS-043AP | WS-043B | WS-070AP | WS-101AP |
显示屏 | 3.5”TFT LCD | 4.3”TFT LCD | 4.3”TFT LCD | 7”TFT LCD | 10.1”TFT LCD | |
分辨率 | 320×240 px | 480×272 Px | 480×272 Px | 800X480 | 1024x600 | |
色彩 | 26万 | 26万 | 26万 | 26万 | 26万 | |
亮度 | 300 cd/m2 | 300 cd/m2 | 300 cd/m2 | 450 cd/m2 | 250 cd/m2 | |
背光 | LED | LED | LED | LED | LED | |
寿命 | 20000 小时 | 20000 小时 | 20000 小时 | 20000 小时 | 20000 小时 | |
触摸屏 | 4线工业电阻触摸屏（表面硬度4H） | 4线工业电阻触摸屏（表面硬度4H） | 4线工业电阻触摸屏（表面硬度4H） | 4线工业电阻触摸屏 | 4线工业电阻触摸屏 | |
CPU | 32-bit200MHz ARM9 | 32-bit240MHz ARM9 | 32-bit240MHz ARM9 | 32-bit 600MHz ARM9， | 32-bit 600MHz ARM9， | |
存储器 | 128M FLASH | 128M NAND FLASH | 16Mbtye SPINOR FLASH | 128Mbyte SPI NAND FLASH | 128Mbyte SPI NAND FLASH | |
RTC | 实时时钟内置 | 实时时钟内置 | 实时时钟内置 | 实时时钟内置 | 实时时钟内置 | |
以太网 | 无 | 无 | 不支持 | 无 | 无 | |
USB端口 | USB2.0 Device端口：1个 | USB2.0 Device端口：1个 | USB2.0 Device端口：1个 | USB2.0 Device端口：1个USB2.0 HOST端口 ：1个 | USB2.0 Device端口：1个USB2.0 HOST端口 ：1个 | |
程序下载方式 | USB下载 | USB下载线，U盘，SD卡下载 | USB下载线，SD卡 | USB下载线，U盘，SD卡下载 | USB下载线，U盘，SD卡下载 | |
U盘 | 不支持 | 支持 | 不支持 | 支持 | 支持 | |

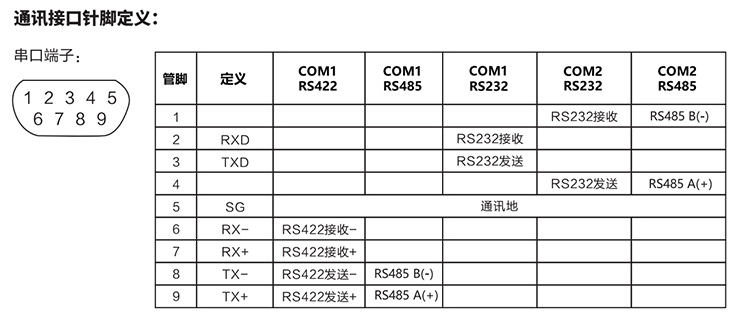

串行通讯端口 | COM1:RS232 / RS485 | COM1:RS232 / RS485 / RS422 | COM1:RS232 / RS485 | COM1:RS232 / RS485 / RS422 | COM1:RS232 / RS485 / RS422 | |
电 | 额定功率 | < 2W | < 2W | < 2.5W | < 3.5W | < 3.5W |
额定电压 | DC 10V-30V | DC 24V（可工作范围：10V-30V） | AC/DC 10V-30V | DC 24V(可正常工作范围：10.8V-30V) | DC 24V(可正常工作范围：10V-30V) | |
电源保护 | 具备+/-2KV雷击浪涌保护能力 | 具备+/-2KV雷击浪涌保护能力 | 具备+/-2KV雷击浪涌保护能力 | 具备+/-2KV雷击浪涌保护能力 | 具备+/-2KV雷击浪涌保护能力 | |
允许失电 | < 5 mS | < 5 mS | < 5 mS | < 5 mS | < 5 mS | |
CE&RoHS | 符合EN61000-6-2:2005，EN61000-6-4:2007标准； | 符合EN61000-6-2:2005，EN61000-6-4:2007标准； | 符合EN61000-6-2:2005，EN61000-6-4:2007标准； | 符合EN61000-6-2:2005，EN61000-6-4:2007标准； | 符合EN61000-6-2:2005，EN61000-6-4:2007标准； | |
1，雷击浪涌+/-2KV,群脉冲+/-4KV； | 1，雷击浪涌+/-2KV,群脉冲+/-4KV； | 1，雷击浪涌+/-2KV,群脉冲+/-4KV； | 1，雷击浪涌+/-2KV,群脉冲+/-4KV； | 1，雷击浪涌+/-2KV,群脉冲+/-4KV； | ||
环 | 工作温度 | -20～60℃ | -20～60℃ | -20～60℃ | -20～50℃ | -20～60℃ |
存储温度 | -30～70℃ | -30～70℃ | -30～70℃ | -40～70℃ | -30～70℃ | |
环境湿度 | 10～90％RH（无冷凝） | 10～90％RH（无冷凝） | 10～90％RH（无冷凝） | 10～90％RH（无冷凝） | 10～90％RH（无冷凝） | |
抗震性 | 10～25 Hz | 10～25 Hz | 10～25 Hz | 10～25 Hz | 10～25 Hz | |
冷却方式 | 自然风冷 | 自然风冷 | 自然风冷 | 自然风冷 | 自然风冷 | |
其 | 防护等级 | 前面板符合IP20（配合平整盘柜安装）， | 前面板符合IP20（配合平整盘柜安装）， | 前面板符合IP65（配合平整盘柜安装）， | 前面板符合IP65（配合平整盘柜安装）， | 前面板符合IP65（配合平整盘柜安装）， |
有效显示区 | 70.08mmX52.56mm | 95mmX54mm | 95mmX54mm | 154mmX85.96mm | 225mmX128mm | |
开孔尺寸 | 68mm×68mm | 130mmX78mm | 130mmX78mm | 192mmX138mm | 255mmX168mm | |
整机尺寸 | 86mm×86mm×26mm | 140mmX98mmX26mm | 138mmX86mm | 203mmX149mmX38mm | 267mmX180mmX34mm | |
整机净重 | 101g | 149g | 149g | 400g | 745g | |
接线端口 | 10Pin端子接线 | 无 | 6Pin端子接线 | 无 | 无 | |
整机净 | 101g | 149g | 149g | 400g | 745g | |
重 | ||||||
使用软件 | 为胜触摸屏软件HMI_Setup_V3.1 | 为胜触摸屏软件HMI_Setup_V3.1 | 为胜触摸屏软件HMI_Setup_V3.1 | 为胜触摸屏软件HMI_Setup_V3.1 | 为胜触摸屏软件HMI_Setup_V3.1 | |

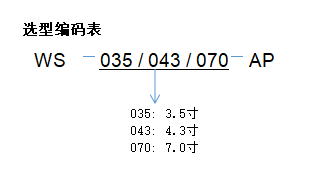

软件选型 | ws035AP | ws043AP | ws043 | ws070AP | ws101AP |
